Diagramas¶
Os diagramas do desenho. Dois são a fonte da verdade; dois ficam como anti-patterns, de propósito. Detalhe textual em Componentes; o porquê no diário.
Fonte da verdade¶

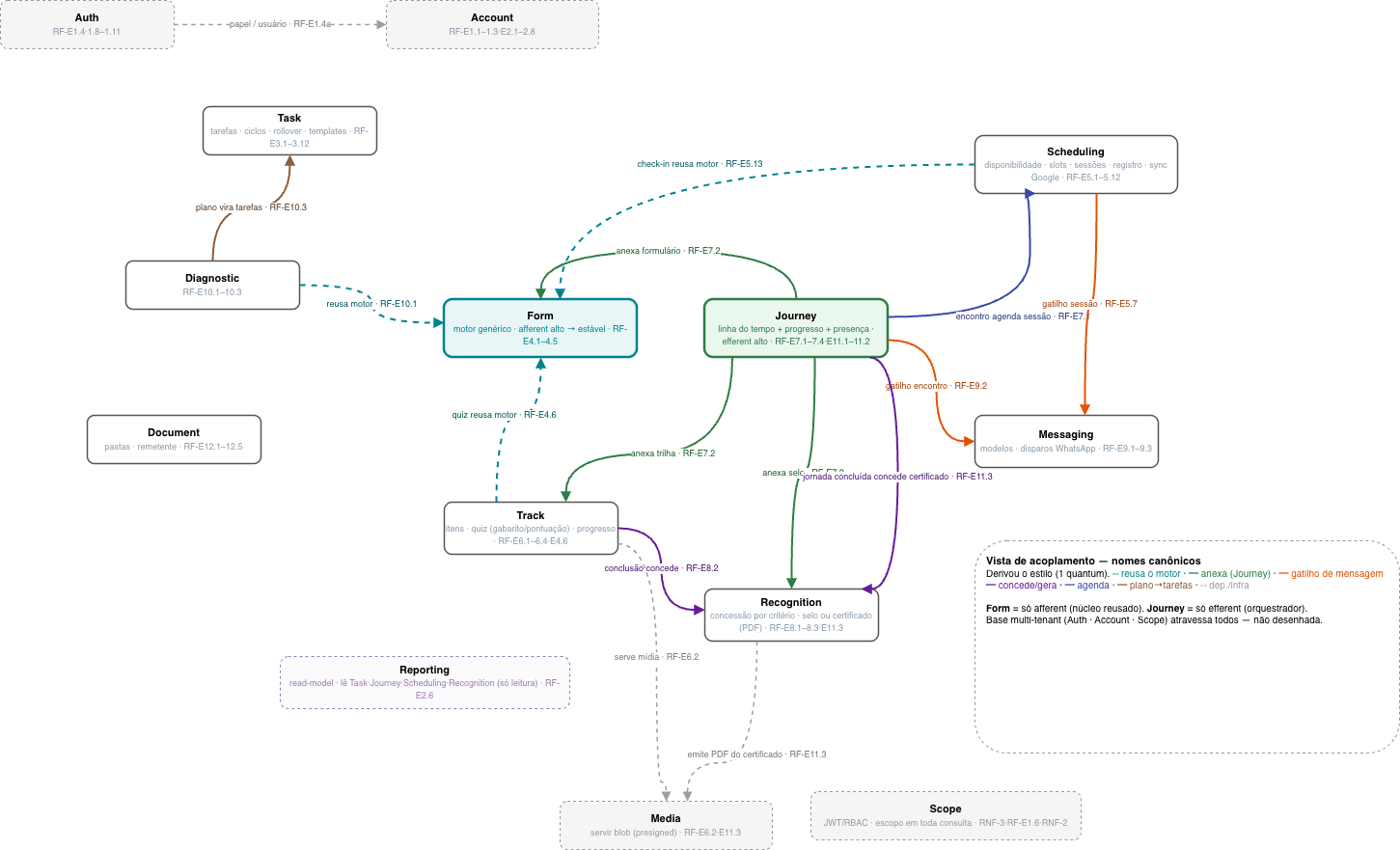

Acoplamento — os componentes e o que fala com o quê; foi daqui que o estilo se derivou.

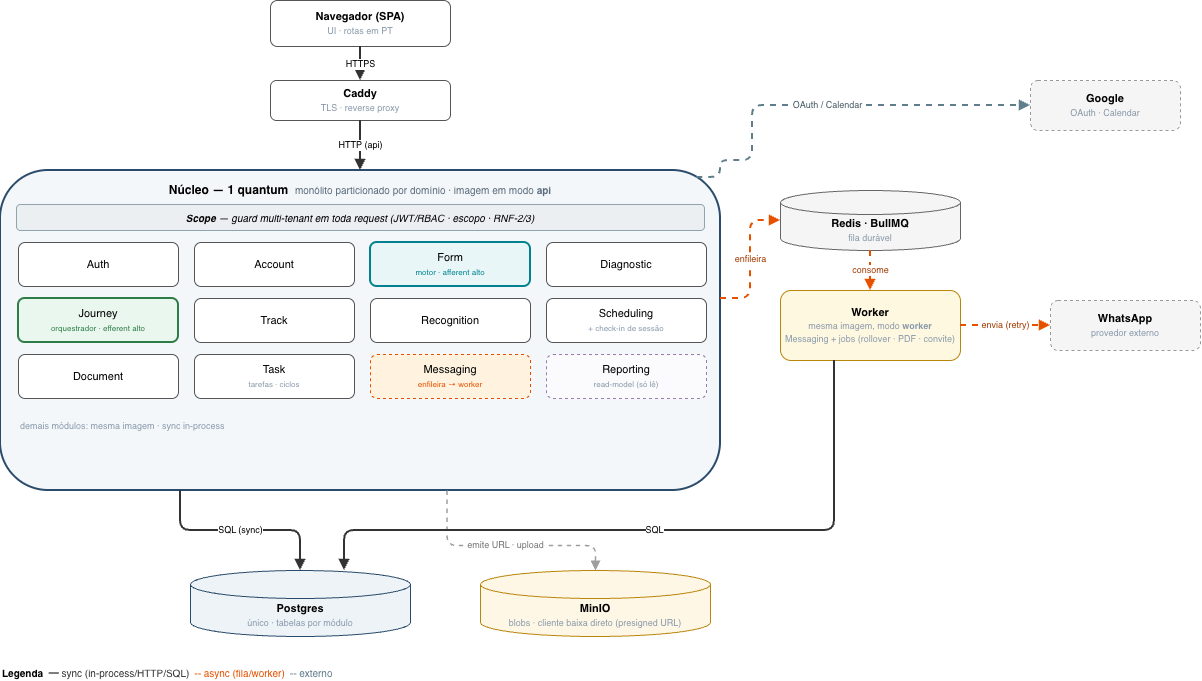

Topologia — o estilo cravado (1 quantum + worker + infra).

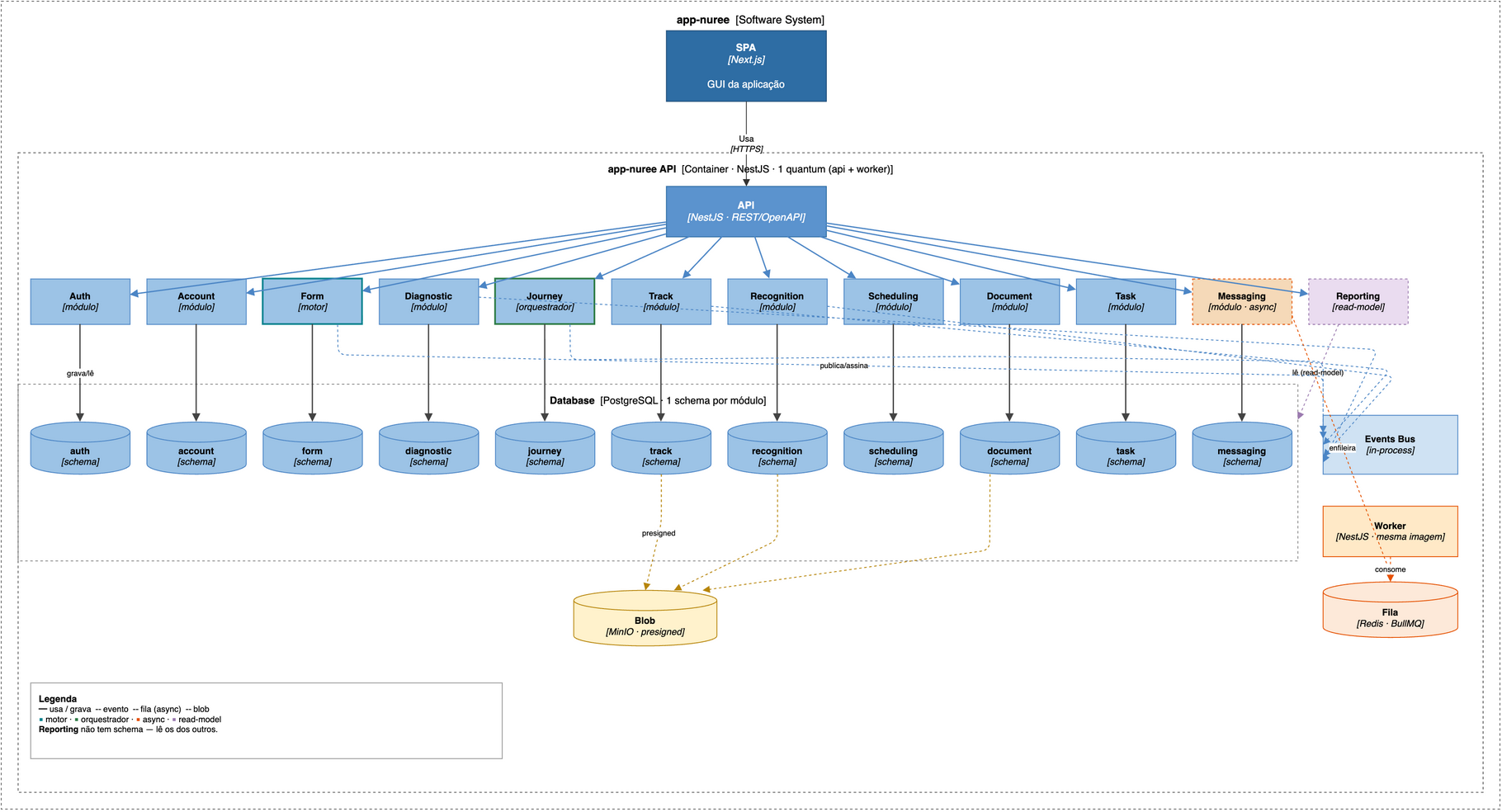

Componentes (C4) — a estrutura em System → Container → Componentes, com um schema por módulo.
Anti-patterns¶

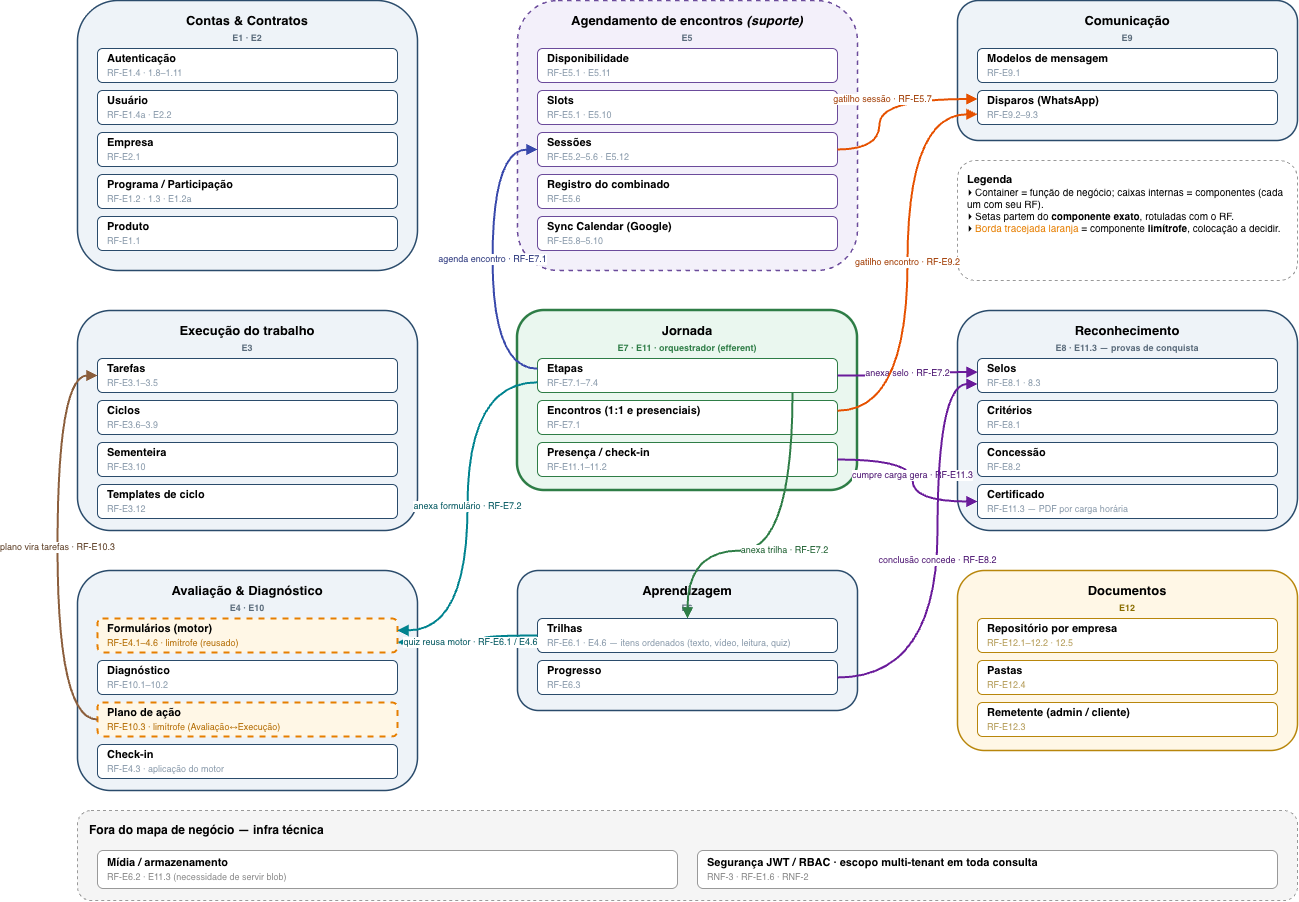

v1 — entity trap. Uma caixa por entidade; ainda sem o conceito de componente.

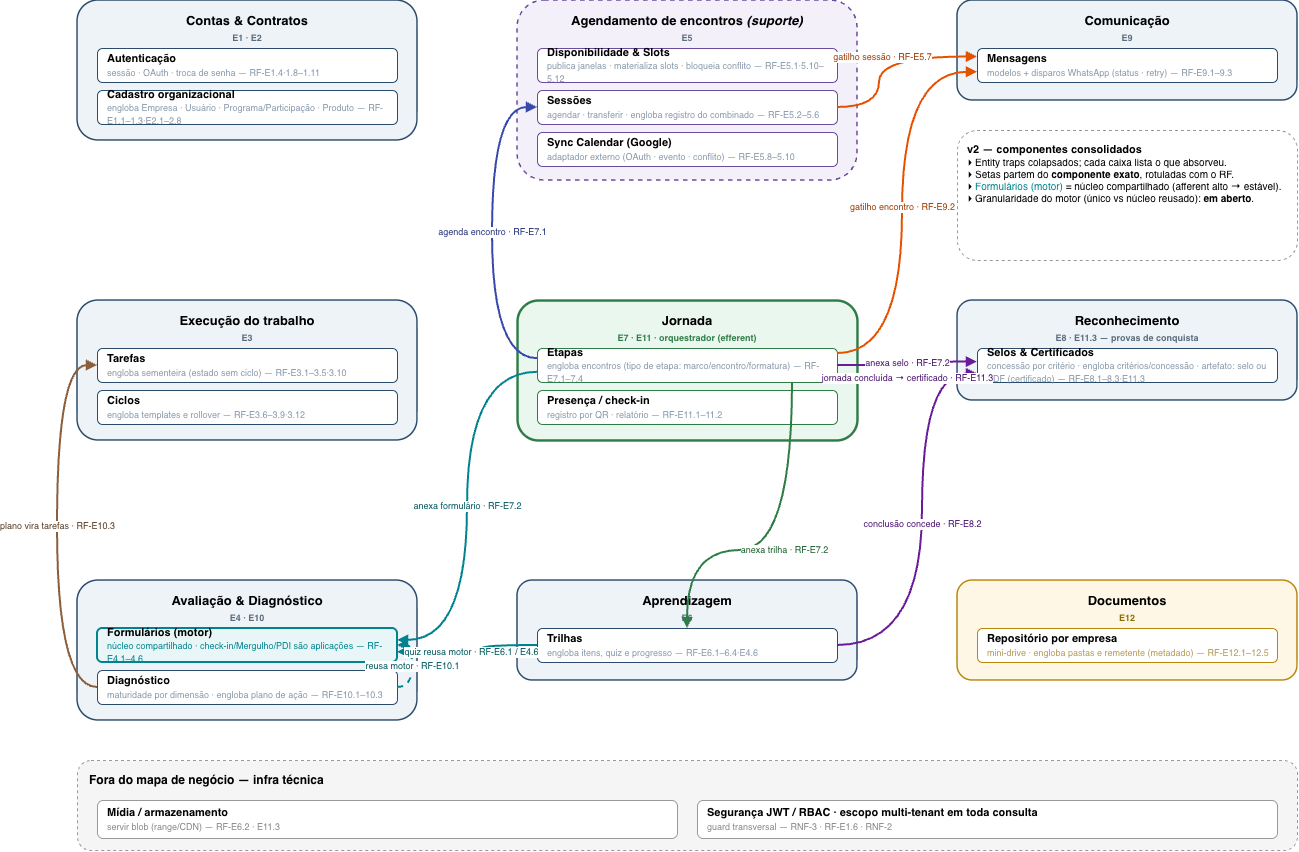

v2 — serviços prematuros. Componentes agrupados em serviços sem driver (solo dev, escala rebaixada, acoplamento semântico).
